QY-22C刹车片取样机
一、功能及适用范围
本机是为刹车片取样而进行设计制造的专业实验用取样机，能在刹车片上取出所需要的样件，如25x25x6、52x10x6、84x52x6、40x30x6等样件，并进行磨削加工，最终取出符合精度要求的样件。该机还具备了另外一种功能，即可对刹车片盘片在取样前进行钢背与摩擦片的切割分离，并按尺寸要求进行取样（此时需要更换夹具）。
二、本机特点
1、取样精准：本机采用专用工装夹具，配合旋转台实现一次装夹便可切出所需要的长、宽尺寸的刹车片样品（鼓片），排除了取样中因多次装夹带来的效率低、调校误差大、尺寸精度差的情况。
2、采用高精度（测量精度0.01mm）的数显标尺来保证取样尺寸精准，取样过程中不需要人工测量，只需要准确读数即可，这样排除了用游标卡尺测量尺寸的麻烦及手工测量带来的测量误差。
3、全封闭结构更安全，取样时前门关闭，封闭操作，人手远离切割片及砂轮，对操作人员无安全隐患。
4、结构紧凑，自带抽尘装置，无需外接抽尘设备，以降低使用成本，确保对环境无污染，对操作者无伤害；由于本机采用整体式结构，因而对使用场地无特殊要求，安装和移动方便。
三、机器结构

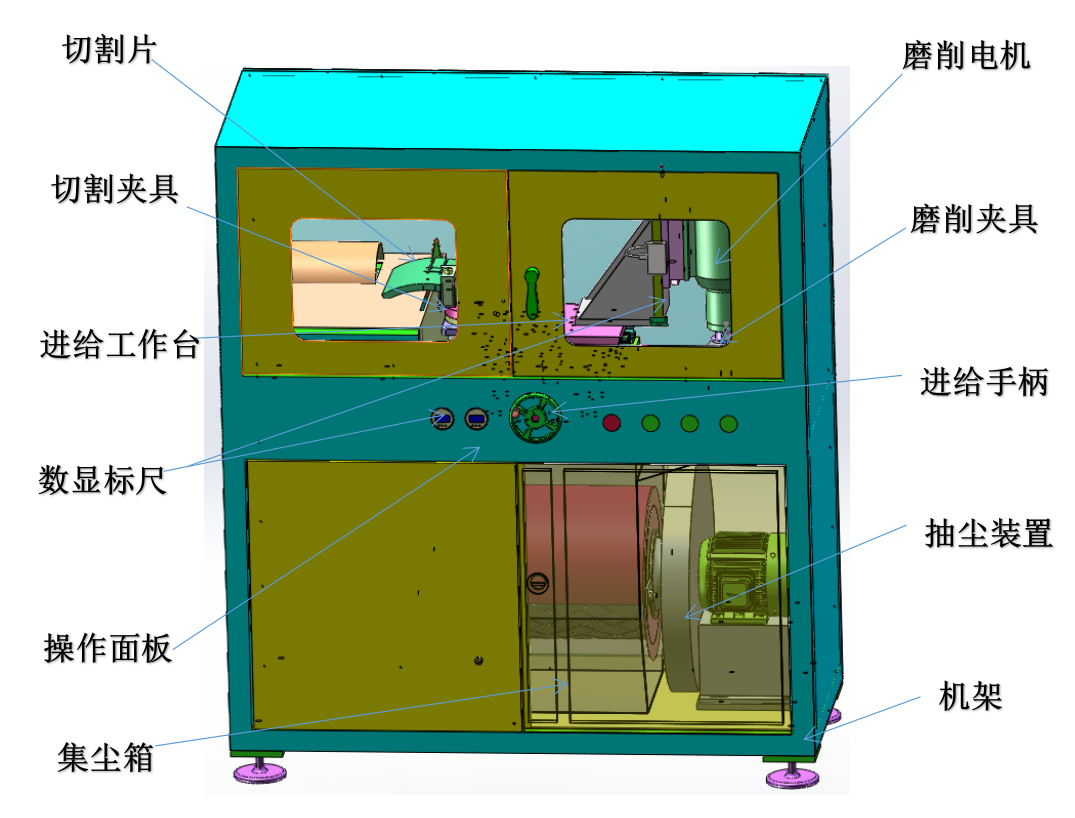

本机主要由五部分组成，即：机架体、切割部分、磨削部分、进给部分、抽尘部分。取样机各部分功能如图一所示：
图一：整体结构
四、主要参数
1、主要尺寸：长x宽x高：1350x760x1565；
2、抽尘电机功率：0.75Kw；
3、磨削砂轮直径：Φ100mm；
4、切割片直径：Φ230mm；
5、切割电机功率：1.1kw；
6、磨削电机功率：0.75kw；
7、切割刹车片宽，鼓片：50-220mm，盘片：30-110mm；
